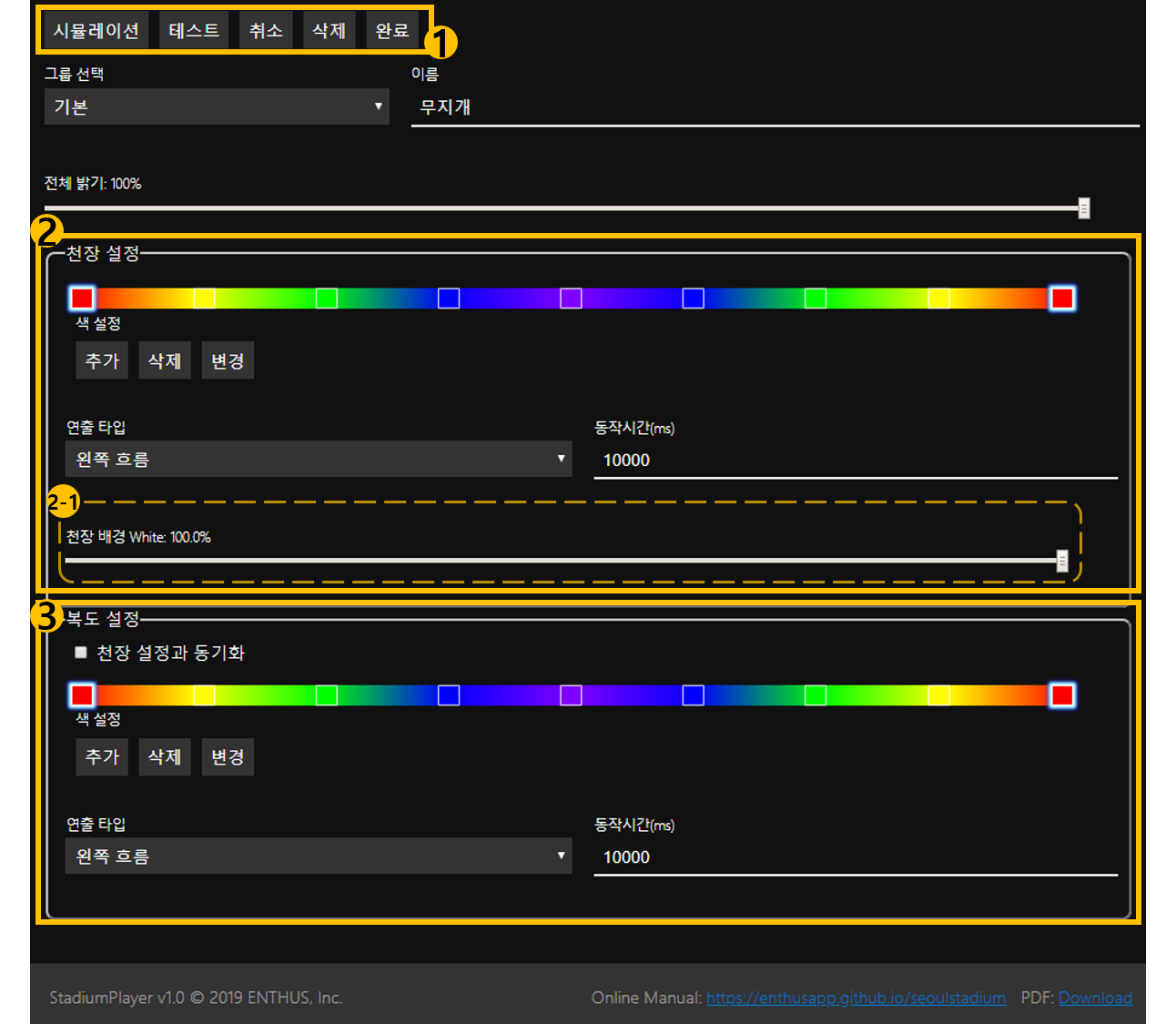

편집 화면

1. 메인 버튼

시뮬레이션

선택된 연출의 시뮬레이션 동작을 나타냅니다. 흐르는 연출, 전체 변화 연출, 정지색 연출 등 실제 연출되는 모습과 유사하게 그림으로 표출됩니다. 시뮬레이션 동작이기 때문에 실제 연출과 100 % 동일하지는 않습니다.

편집 완료, 실시간 테스트를 하기 전에 시뮬레이션 동작을 통한 연출 확인 작업을 권장합니다.

실시간 테스트

편집한 연출 시나리오를 경관 조명 시스템에 실제로 적용 테스트 합니다. 시뮬레이션 동작과 마찬가지로 실제 연출되는 모습과 유사하게 그림으로 표출되는것과 동시에, 실제 경관 제어 시스템에 적용되어 동작합니다.

현재 적용중인 연출이 멈추고 편집 중인 연출이 실제 조명에 적용됨으로 주의해서 사용하시기 바랍니다. 다른 연출을 선택하기 전까지 테스트 연출은 지속됩니다.

취소

연출 시나리오 편집을 취소합니다.

삭제

현재 연출을 삭제합니다. 삭제된 데이터는 복구되지 않으니 주의해서 사용하시기 바랍니다.

완료

연출 시나리오 편집을 새로 생성 또는 수정완료 합니다.

2. 천장 조명 설정

천장 조명은 RGBW(Red, Green, Blue, White) 의 4 색 LED 투광등으로 구성되어 있기 때문에, 별도의 White 설정 슬라이드(2-1) 를 사용합니다. 나머지 RGB 색상은 내부의 색상 모음란을 이용합니다. 색상 모음 설정은 색상 모음 설정 문서를 참조하십시요.

3. 복도 조명 설정

복도 조명은 RGB(Red, Green, Blue) 의 3 색 라인조명으로 구성되어 있기 때문에, 배경 White 설정을 제외하고는 천장 조명 설정과 모든 기능이 동일합니다.
